TIG (Telegraf Influxdb Grafana) (2/4) - 그라파나 그래프 구성

728x90

Window 머신과 Linux 머신의 수집되는 데이터가 다릅니다.

윈도우 머신의 데이터는 win_라는 prefix가 붙어서 measurement에 수집됩니다.
Linux

Window



그래프 구성

리눅스 머신들의 CPU 사용량을 퍼센테이지로 보여주는 설정입니다.

다른 수치들도 사용법은 동일하고 쿼리해오는 부분만 설정해주시면 됩니다.

그래프 생성

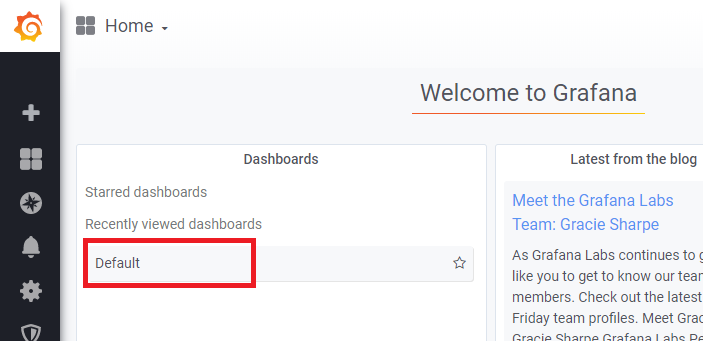

대시보드 선택

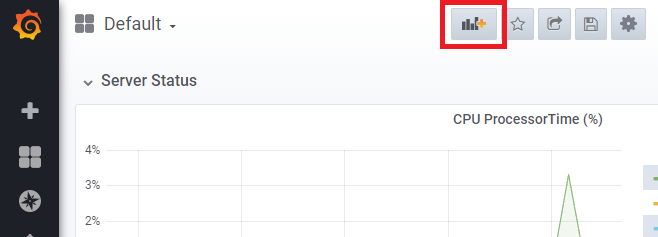

새 그래프 생성

Query(조건) 추가

반응형

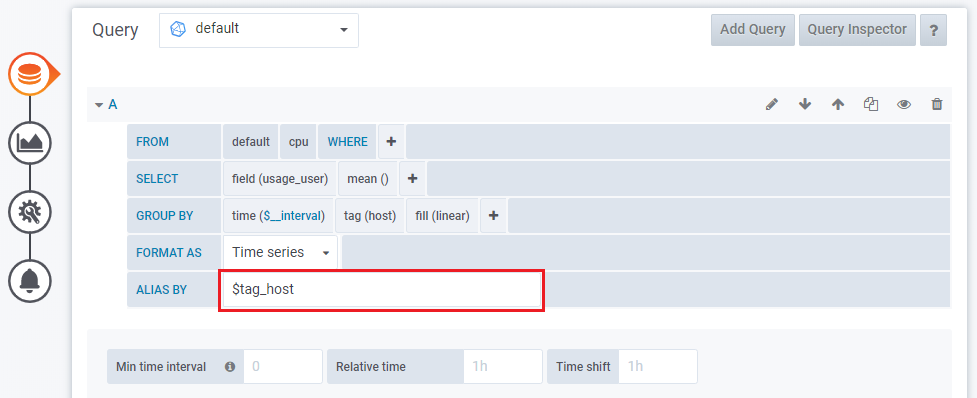

조건 추가

어떤걸 보여줄지 조건을 추가 합니다.

데이터 소스 선택

measurement 선택

field 선택

그래프 채우기 방식 선택

보여줄 데이터 그룹(묶음) 선택

네이밍 규칙 설정

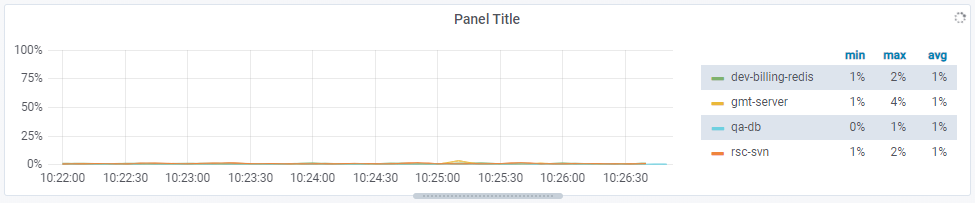

여기까지 설정하면 아래와 같은 그래프가를 얻을 수 있습니다.










그래프 보이기 설정

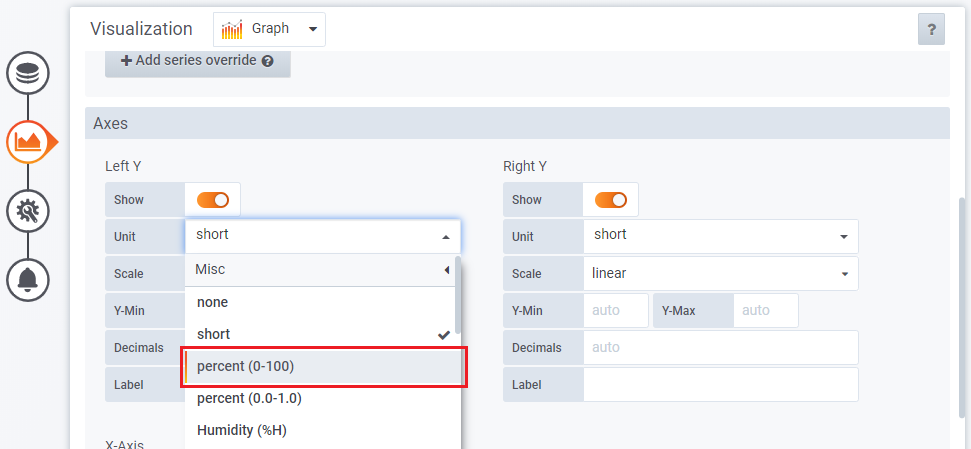

CPU 사용량을 퍼센테이지로 출력

최소 / 최대 값 설정

수집된 데이터 보여주는 방식 설정

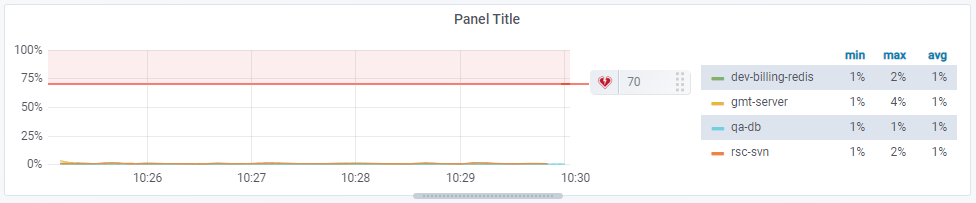

임계치 설정

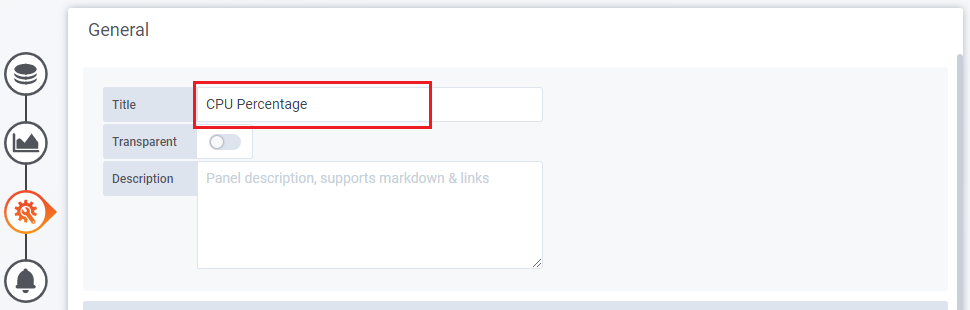

그래프 이름 설정

변경사항 저장
